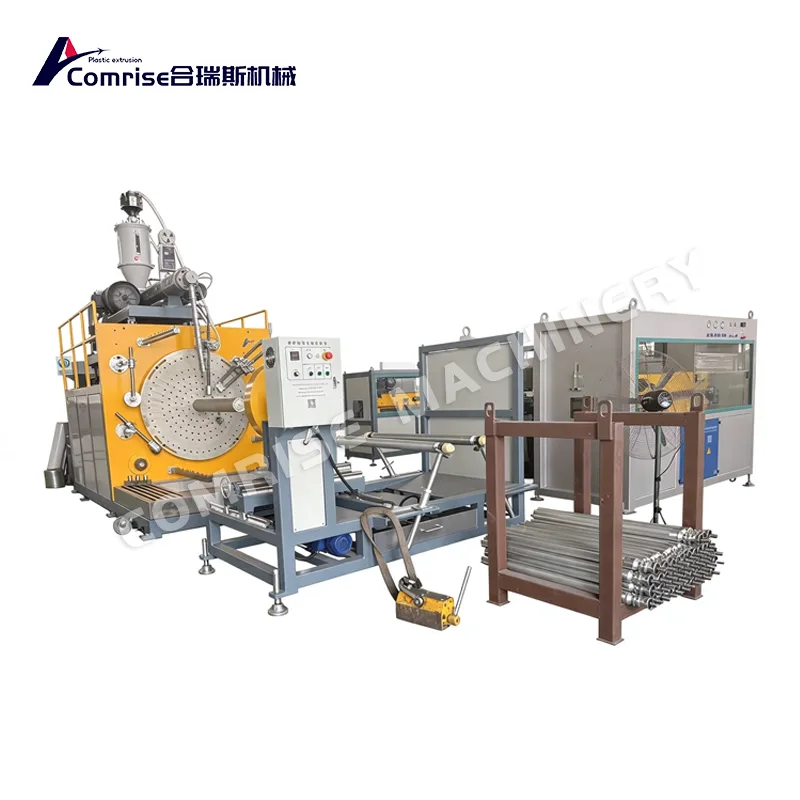

آلة لف الأنابيب المجوفة PE

باعتبارها شركة متخصصة في تصنيع آلات الأنابيب البلاستيكية من الصين، فإن Comrise Machinery لديها قسم قوي للبحث والتطوير لإطلاق تصميم جديد لآلة لف الأنابيب البلاستيكية المجوفة PE. يستخدم هذا الخط وحدة بثق مقطع مربع/مستطيل، وآلة بثق لاصقة تذوب على الساخن، ووحدة تشكيل اللف الحلزوني، مما يوفر صلابة عالية للحلقة (SN4–SN16)، ومقاومة كيميائية ممتازة، وعمر خدمة يصل إلى 50 عامًا والذي وصل إلى المستوى المتقدم الدولي.

إرسال استفسار

وصف المنتج

آلة لف الأنابيب ذات الجدار المجوف Comrise PE عبارة عن نظام إنتاج أنابيب ذات جدران هيكلية ذات قطر كبير مصمم لمواد HDPE وPP وPE المعاد تدويرها. أكبر ميزة؟ من خلال تغيير قالب اللف/قالب التشكيل، يمكن للآلة نفسها إنتاج كل من أنابيب اللف ذات الجدار المجوف والأنابيب الهيكلية، مما يساعد العملاء على دخول أسواق متعددة دون شراء خطي إنتاج.

المواصفات الرئيسية (الجدول المدمج)

نموذج	نطاق الأنابيب (مم)	الطارد الرئيسي	الطارد لاصق	السعة (كجم/ساعة)	الطاقة المثبتة (كيلوواط)
هو-800	200-800	إس جيه65/33	SJ45/30	200-290	~180
هو-1200	300-1200	إس جيه90/33	إس جيه65/30	350-420	~230
هو-1600	800-1600	إس جيه 100/33	إس جيه 75/30	500-580	~310
هو-2200	1000-2200	SJ120/33	إس جيه 75/33	650-740	~380
HW-3000	1600-3000	SJ120/33	إس جيه90/30	800-900	~500

المزايا الرئيسية

● الإنتاج ثنائي الغرض: يتم إنتاج أنابيب متعرجة ذات جدار مجوف وأنابيب أخرى ذات جدران هيكلية متوافقة عن طريق تغيير الأدوات المطلوبة.

● قدرة القطر الكبير: يدعم أقطار الأنابيب من 200 مم إلى 3000 مم عبر نماذج الماكينات المدرجة.

● نظام اللف المتكامل: ينسق بثق الملف الشخصي، وبثق المادة اللاصقة، واللف الحلزوني لتشكيل الأنابيب بشكل مستمر.

● تكوين الخط المرن: يمكن اختيار مختلف أجهزة البثق وقوالب اللف والمعدات النهائية وفقًا لمواصفات الأنابيب ومتطلبات الإخراج.

كومبونالأداء

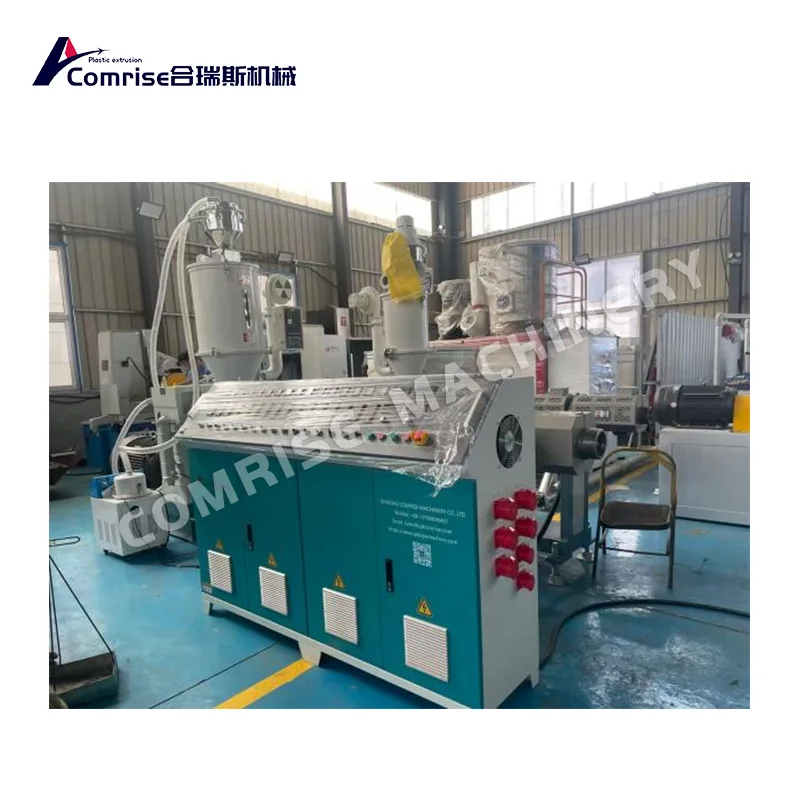

1. آلة بثق لولبية مفردة ذات كفاءة عالية (آلة بثق جانبية)

يقلل أسطوانة التغذية المحززة والتبريد القسري للمياه من استهلاك طاقة المحرك الرئيسي

المسمار والبرميل مصنوعان من 38CrMoAlA، نيتريد، مقاوم للتآكل والتآكل

إمدادات ذوبان مستقرة من أجل البثق المستمر للقطاعات المربعة

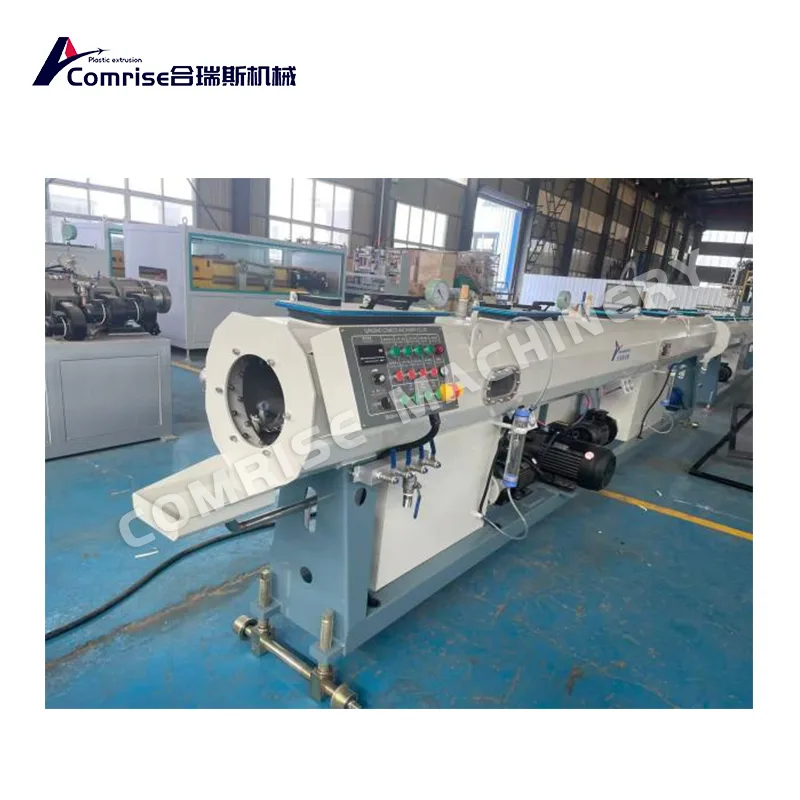

2. قالب معايرة رأس القالب

قناة تدفق حلزونية/متعددة مع تلميع مرآة لتوزيع الذوبان بشكل موحد

تعمل جلبة معايرة الفراغ على إصلاح أبعاد الملف الشخصي قبل اللف

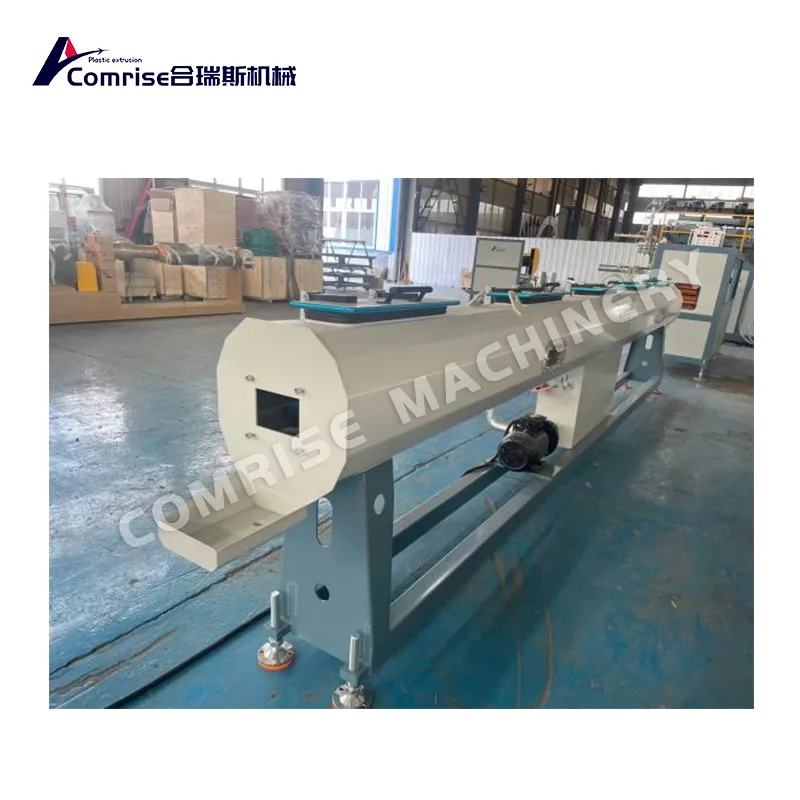

3. معايرة الفراغ ونظام التبريد بالرش

تستخدم آلة لف الأنابيب المجوفة PE خزان التفريغ SUS304 مع التحكم في التفريغ متعدد المناطق

يعمل التبريد بالرش التدريجي على تقليل الضغط الداخلي وبيضاوية الأنبوب

تعديل ثلاثي المحاور لتحقيق محاذاة مثالية مع خط مركز القالب

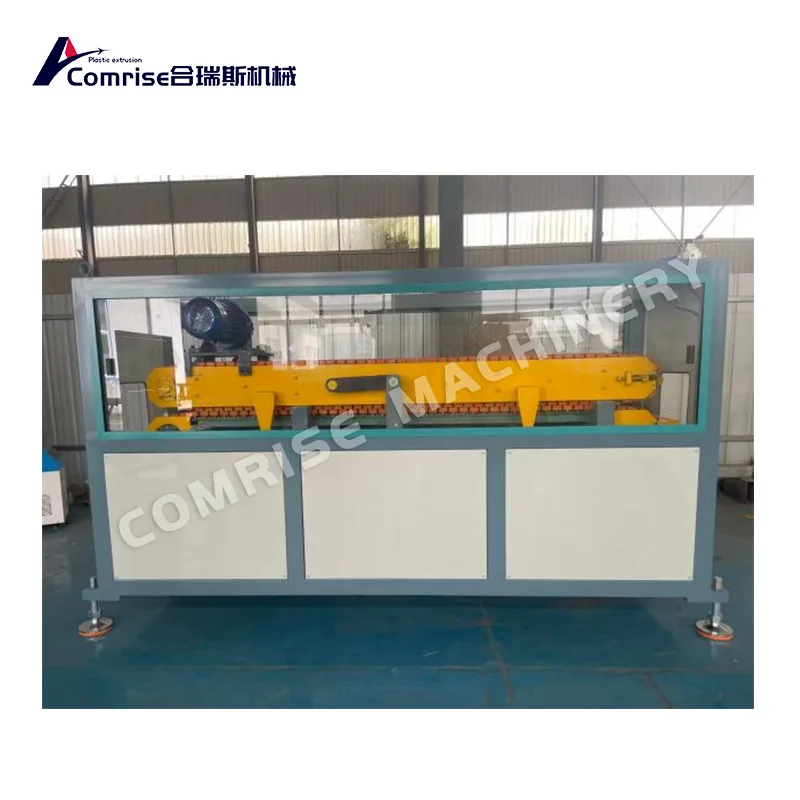

4. وحدة السحب

نظام كاتربيلر أو بكرة للخدمة الشاقة للملفات الكبيرة

يتم التحكم في التردد/المؤازرة لتتناسب مع سرعة البثق واللف

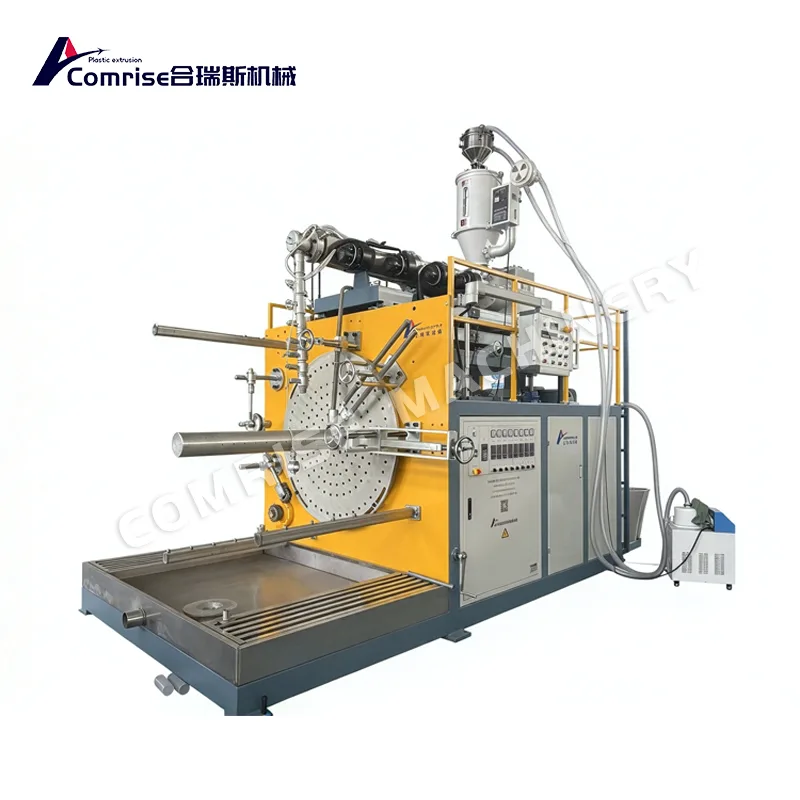

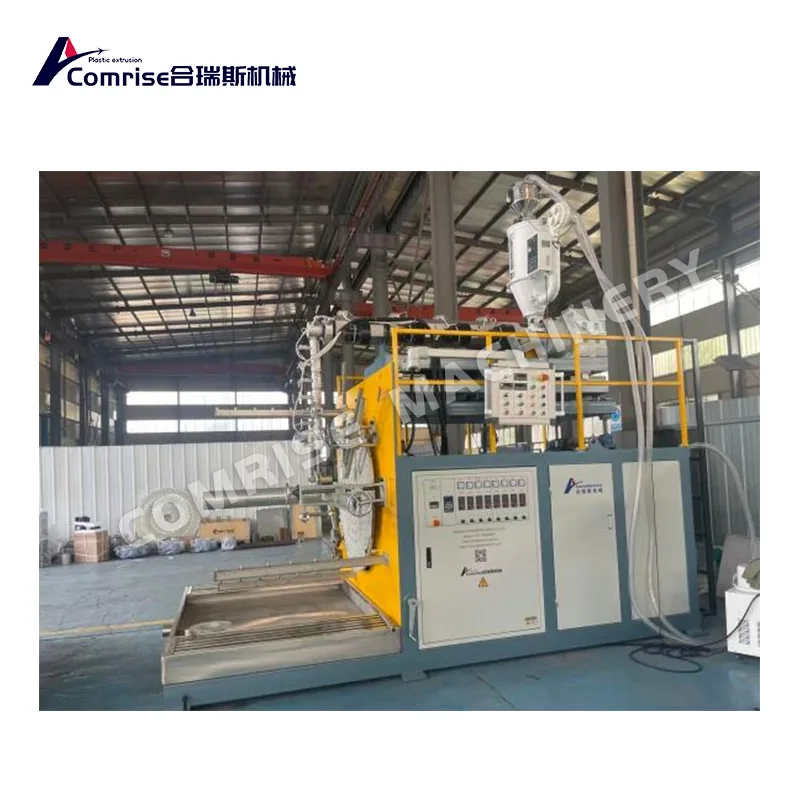

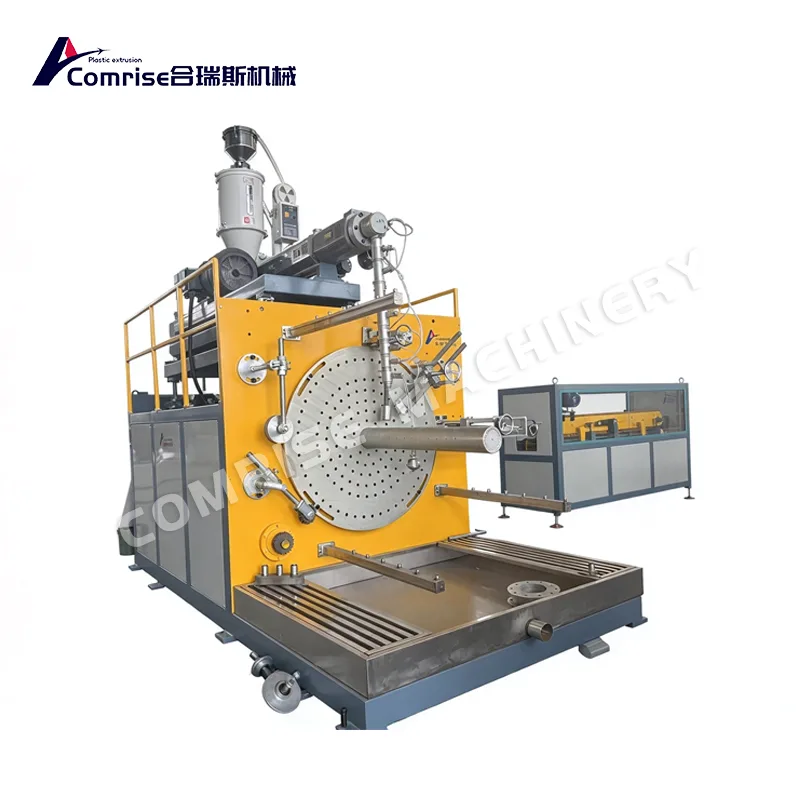

5. آلة تشكيل اللف الحلزوني

يتحكم محرك مؤازر/متعدد المحاور في زاوية اللف ونسبة التداخل

شياق/محور قابل للتعديل: آلة واحدة تغطي أقطار متعددة

تغيير القالب يساوي تغيير المنتج: أنبوب جداري مجوف ↔ أنبوب جانبي

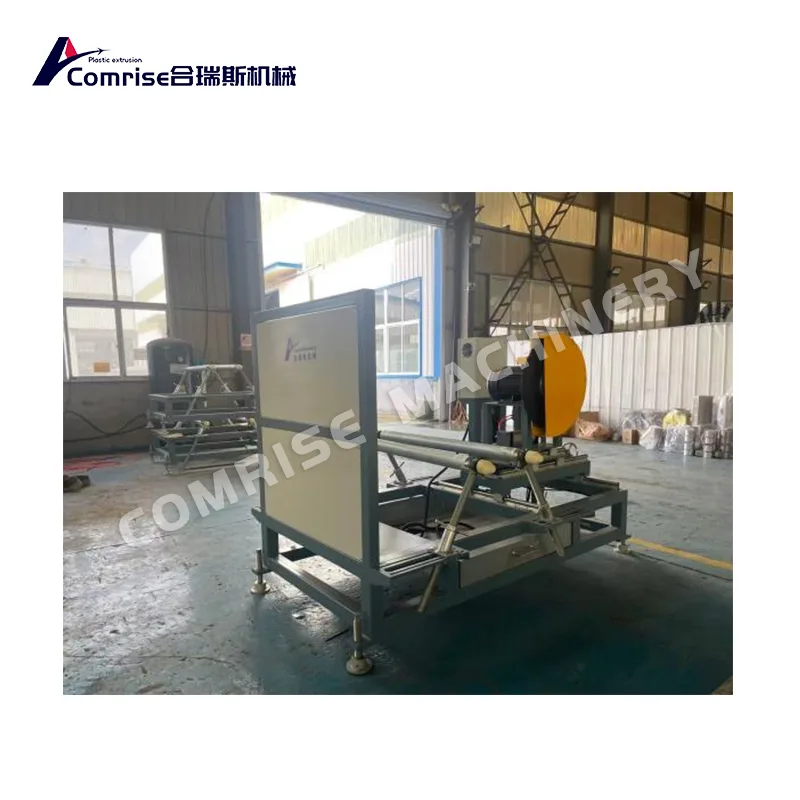

6. آلة القطع الأوتوماتيكية

منشار/قاطع متنقل متزامن مع حركة الأنابيب

قطع نظيف وسلس ينطبق على أنابيب DN200-DN4000

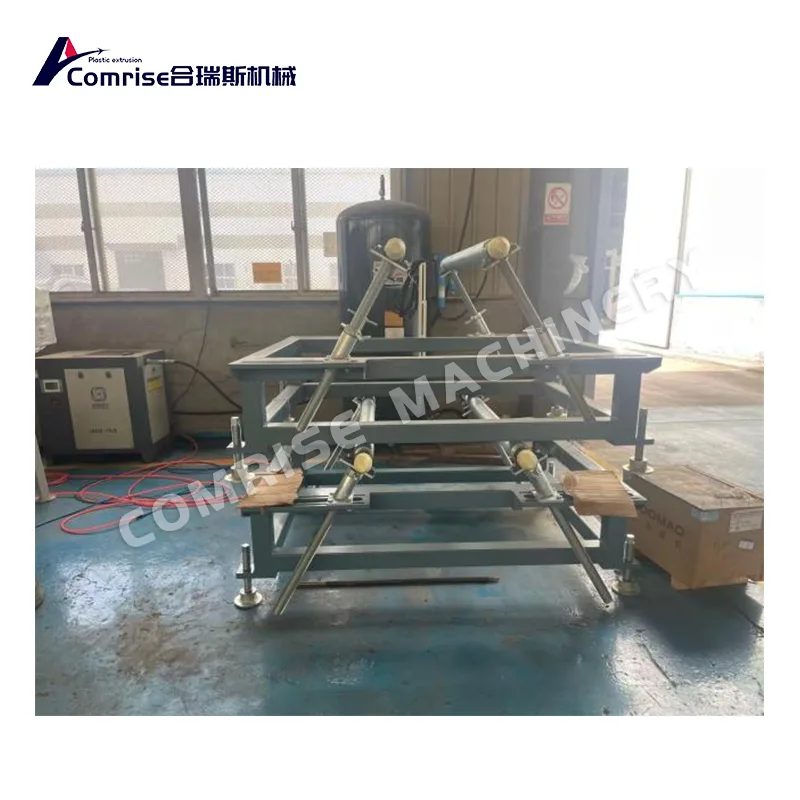

7. مكدس الأنابيب النهائي

دعم الأسطوانة والتفريغ الهوائي

تصميم مناسب للرافعة الشوكية/الرافعة

لماذا تختار كومريس؟

مرونة ثنائية الغرض: جدار مجوف وأنبوب جانبي من سطر واحد

انخفاض تكلفة المواد: يستخدم الجدار الهيكلي كمية أقل من الراتنج مقارنة بأنابيب الجدار الصلبة

تشغيل ثابت على مدار 24 ساعة طوال أيام الأسبوع: الفرقة الكهربائية الشهيرة، PLC + HMI

وشملت التكليف والتدريب مهندس

تصدير التعبئة من قبل فريق من ذوي الخبرة: ضمان تحميل الحاويات الآمنة

ملاحظات العملاء

"كنا نتوقع ماكينة واحدة لأنابيب الصرف الصحي. وما حصلنا عليه كان عبارة عن مصنع أنابيب مرنة. وكان تغيير القالب أسهل مما كنا نعتقد."

صاحب المشروع مصنع أنابيب الصرف الصحي

هل أنت مستعد لتصنيع المزيد من المنتجات بجهاز واحد؟

اتصل بنالعرض الأسعار ورسم التخطيط والفيديو المباشر للمصنع.
